3PK LED-10MM LIGHT RED VF=2.5V MAX IV=2000 MCD TYP
3PK LED-10MM DEEP RED VF=2.5V MAX IV=3000 MCD TYP

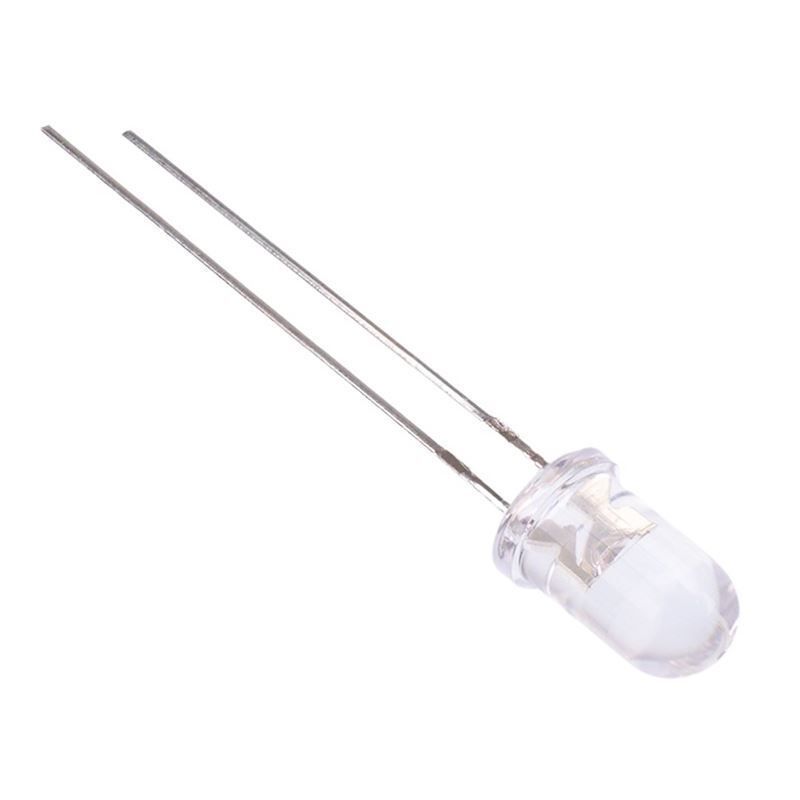

LED-5MM SUPER GREEN WATER CLEAR
Electro-Optical Characteristics: (TA = +25°C unless otherwise specified)
Parameter Symbol Test Conditions Min Typ Max Unit
Forward Voltage
NTE30037 VF IF = 20mA - 2.2 2.4 V
NTE30038 3.0 3.3 3.6 V
NTE30039 - 2.25 2.6 V
NTE30040 - 2.0 2.6 V
NTE30041 - 1.86 2.5 V
NTE30042 - 2.0 2.4 V
NTE30043 - 3.5 4.0 V
NTE30045 - 3.6 4.0 VElectro-Optical
Parameter Symbol Test Conditions Min Typ Max Unit
Reverse Current
All Devices IR VR = 5V - - 10 μA
NTE30038 - - 100 μA
NTE30043, NTE30045 Only VR = 4V 60 μA
Luminous Intensity
NTE30037 IV IF = 20mA, Note 1 - 2500 - mcd
NTE30038 - 11000 - mcd
NTE30039 - 7000 - mcd
NTE30040 - 2400 - mcd
NTE30041 - 3500 - mcd
NTE30042 - 5500 - mcd
NTE30043 - 3500 - mcd
NTE30045 - 16000 - mcd
Peak Emission Wave Length
NTE30037 λP IF = 20mA - 575 - nm
NTE30038 - 523 - nm
NTE30039 - 592 - nm
NTE30040 - 620 - nm
NTE30041 - 660 - nm
NTE30042 - 607 - nm
NTE30043 - 465 - nm
NTE30045 CIE Coordinates, Typ X: 0.30; Y: 0.31
Dominate Wave Length (NTE30040 Only) λd (HUE) IF = 20mA, Note 2 - 615 - nm
Spectral Line Half Width
NTE30037, NTE30040, NTE30041, NTE30042 Δλ IF = 20mA - 20 - nm
NTE30038 - 45 - nm
NTE30039 - 25 - nm
NTE30043 - 35 - nm
Viewing Angle
All Devices 21/2 IF = 20mA - 12 - deg.
NTE30038 Only - 15 - deg.
NTE30040 Only - 40 - deg.
NTE30045 Only - 22 - deg.
Terminal Capacitance (NTE30040 Only) Ct V = 0V, f = 1MHz - 15 - pF
Response Frequency (NTE30040 Only) Fc - 4 - MHz
Item# NTE30038
