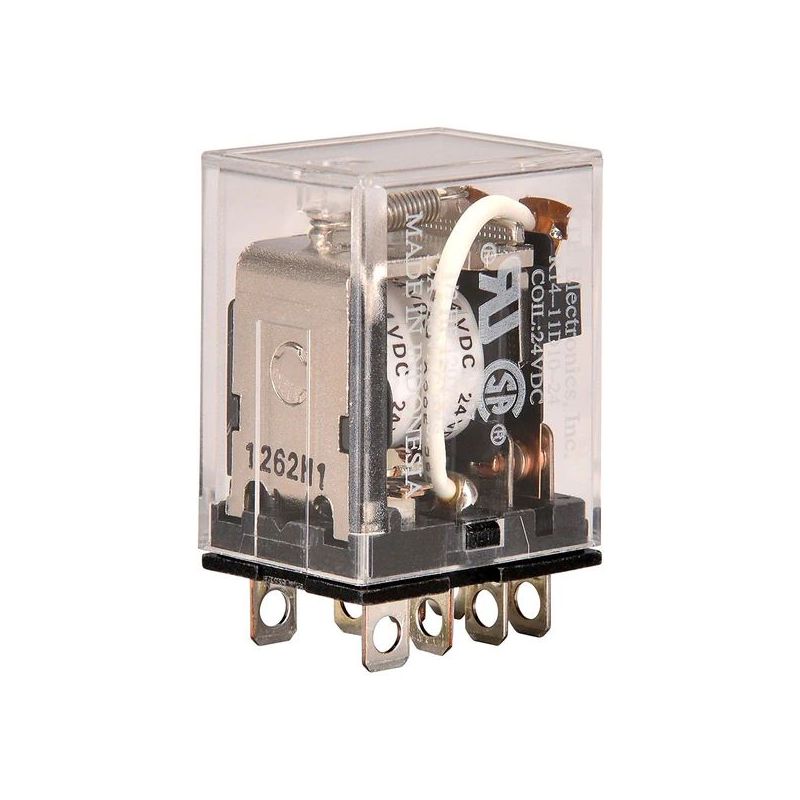

R14 Series
Features
Slightly Larger than One Cubic Inch
SPDT, DPDT, 3PDT, and 4PDT
See−Thru Plastic Cover
Plug−In or Solder Terminal, will also accept .187” (4.75mm)
Faston Terminals
PC Board Mount (P−suffix)
Flange Mount Version (F−suffix)
Indicator Lamp Types (N−suffix)
High Reliability, 50 Million Operations
Electrical Specifications
Contact
Ratings: 15 Amp @ 150 VAC/30 VDC, 10 Amp @ 240 VAC
1/3 HP @ 120 VAC, 1/2 HP @ 240 VAC
10 Amp @ 240/30 VDC Resistive, 1/3 HP @ 120 VAC
1/2 HP @ 240 VAC
Contact Material: Silver cadmium oxide
Contact Resistance: 100 milliohms max. (at 6 VDC, 1 Amp)
Coil
Coil Voltages: See Chart
Pick−up Voltage: 80% of nominal or less for AC
75% of nominal or less for DC
Resistance: See chart
Min Sensitivity: 0.5 Watts DC .75 volt Amps (60Hz)
Duty Cycle: Continuous
Operational Characteristics
Timing Value . . . . . . Operate Time: 25 mS or less
Release Time: 25 mS or less
Insulation Characteristics
Dielectric Strength
Contact To Coil: 1500 VRMS (50/60 Hz)
Across Open Contacts: 1000 VRMS
(50/60 Hz)
Coil To Frame: 1500 VRMS (50/60 Hz)
Insulation Resistance: 100 megohms Min.
@ 500 VDC
Environmental Characteristics
Operating: −30 C to +55 C
Weight
Std: 11/2 ozs (45 grams)—approx.
MOUNTING SOCKETS
STYLES DESCRIPTION
NTE
TYPE NO.
SURFACE MOUNT 8−PIN BLADE R95−110
PANEL MOUNT 8−PIN BLADE R95−111
11−PIN BLADE RLY9154
14−PIN BLADE RLY9157
PC MOUNT 8−PIN BLADE R95−120
11−PIN BLADE RLY9155
14−PIN BLADE RLY9158
DIN RAIL MOUNT 8−PIN BLADE R95−121
11−PIN BLADE RLY9156
14−PIN BLADE RLY9159
